JHBPXZ變頻串聯諧振耐壓試驗裝置
- 說明書下載：???
- 型號：???JHBPXZ
產品概述
JHBPXZ變頻串聯諧振耐壓試驗裝置又叫串聯諧振，分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號，適用于火力、水力發電機的交流耐壓試驗 。發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。
JHBPXZ變頻串聯諧振耐壓試驗裝置由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被 試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
—————————————————————————————————————————————————————
產品別稱
發電機變頻串聯諧振耐壓試驗裝置、變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、調頻串聯諧振交流耐壓試驗裝置，交流串聯諧振，交流變頻串聯諧振，變頻諧振，變頻串諧，串諧試驗裝置，串諧耐壓裝置，GIS交流耐壓試驗裝置，發電機工頻（交流）耐壓試驗裝置，電動機工頻（交流）耐壓試驗裝置、變壓器工頻（交流）耐壓試驗裝置
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
產品用途
1、6kV-500kV高壓交聯電纜的交流耐壓試驗

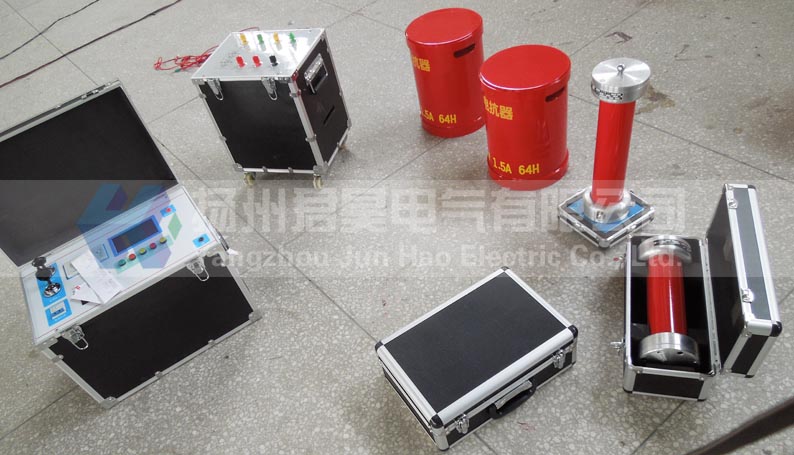

該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。
—————————————————————————————————————————————————————
組成部件
組成部件： 由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。
