JHYDJ-10KVA/100KV油浸式試驗變壓器
- 說明書下載：???
- 型號：???JHYDJ

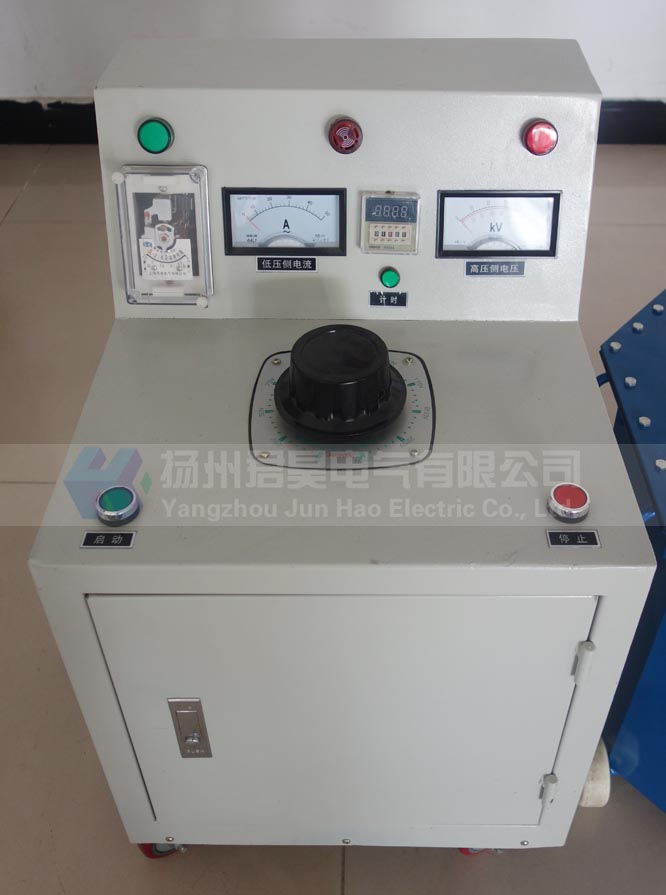

JHYDJ-10KVA/100KV油浸式試驗變壓器是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。
JHYDJ-10KVA/100KV油浸式試驗變壓器除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
—————————————————————————————————————————————————————
產品別稱
高壓試驗變壓器、工頻試驗變壓器、油浸式試驗變壓器、JHYDJ油浸式試驗變壓器、油浸變壓器、JHYDJ-10KVA/100KV油浸式試驗變壓器
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
產品參數
|
型號規格 |
容量 |
低壓輸入 |
交流高壓輸出 |
直流高壓輸出 |
測量 |
||
|
電壓 |
電流 |
電壓 |
電流 |
||||
|
JHYDJ-10/100 |
10 |
200 |
50 |
100 |
100 |
140 |
1000 |
—————————————————————————————————————————————————————
操作步驟
1、按接線原理圖連接好引線，并將變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的調壓器是否調至"零"位；

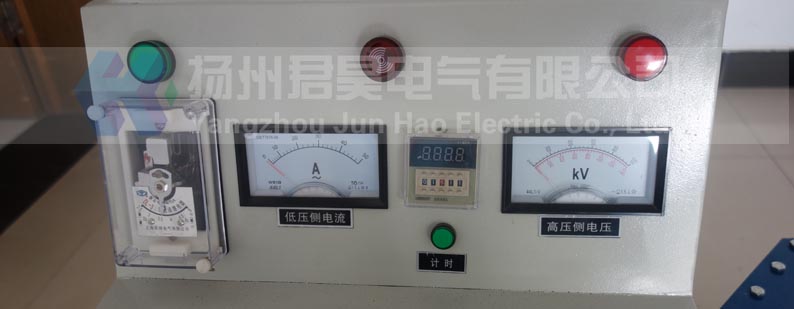

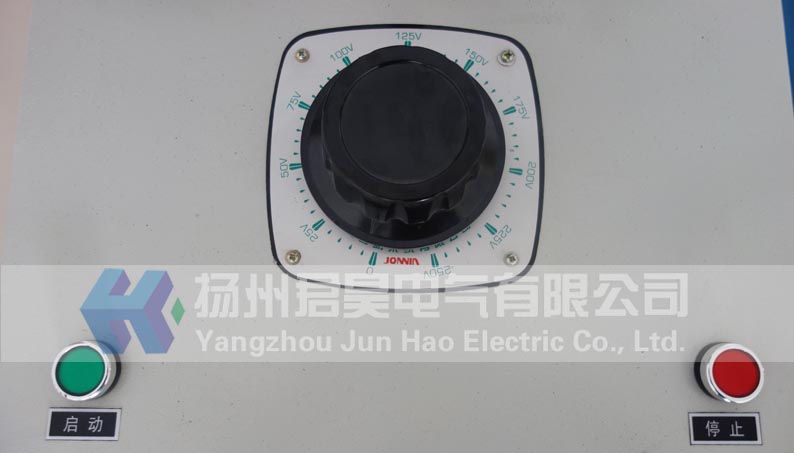

3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；

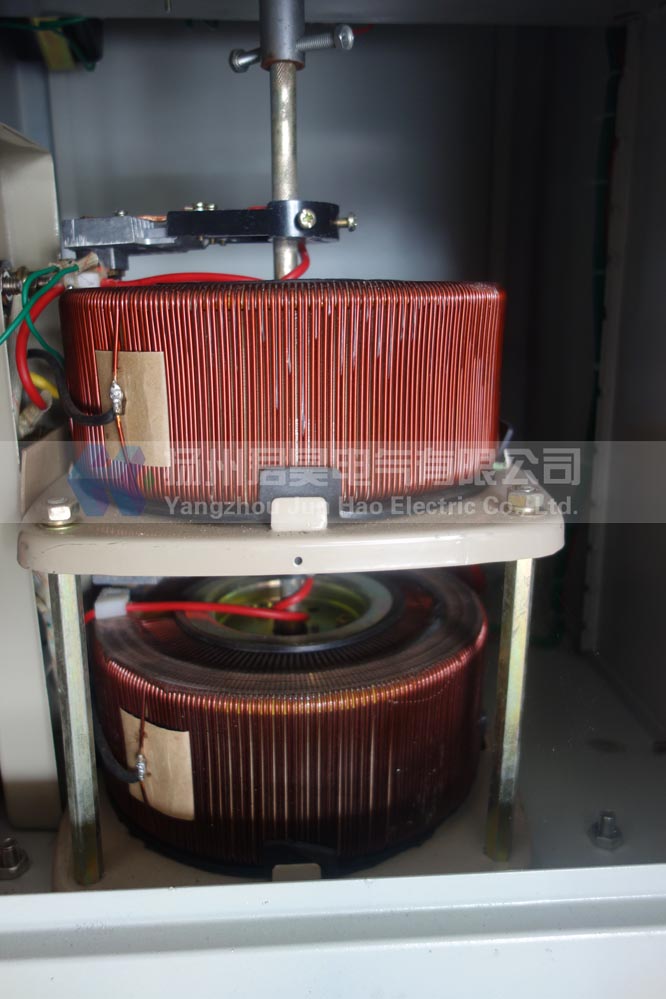

4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。
—————————————————————————————————————————————————————
操作環境
1 輸入電壓：交流220V或380V，50Hz；
2 環境溫度：-40℃～40℃；
3 相對濕度：≤85%（環境溫度為25℃時）；
4 不含有化學性氣體及蒸汽的環境中；
5 無爆炸性危險的氣體中；
6 不受雨水浸入的場合下。
—————————————————————————————————————————————————————
注意事項
1、做高壓試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的聯系方法。并有專人監護現場安全及觀察試品的試驗狀態；
2、變壓器和控制箱應有可靠的接地；
3、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；
4、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大；② 發現絕緣燒焦的異味、冒煙現象；③ 被測試品內有不正常的聲音。
5、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
6、進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用放電棒將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生觸電危險。
