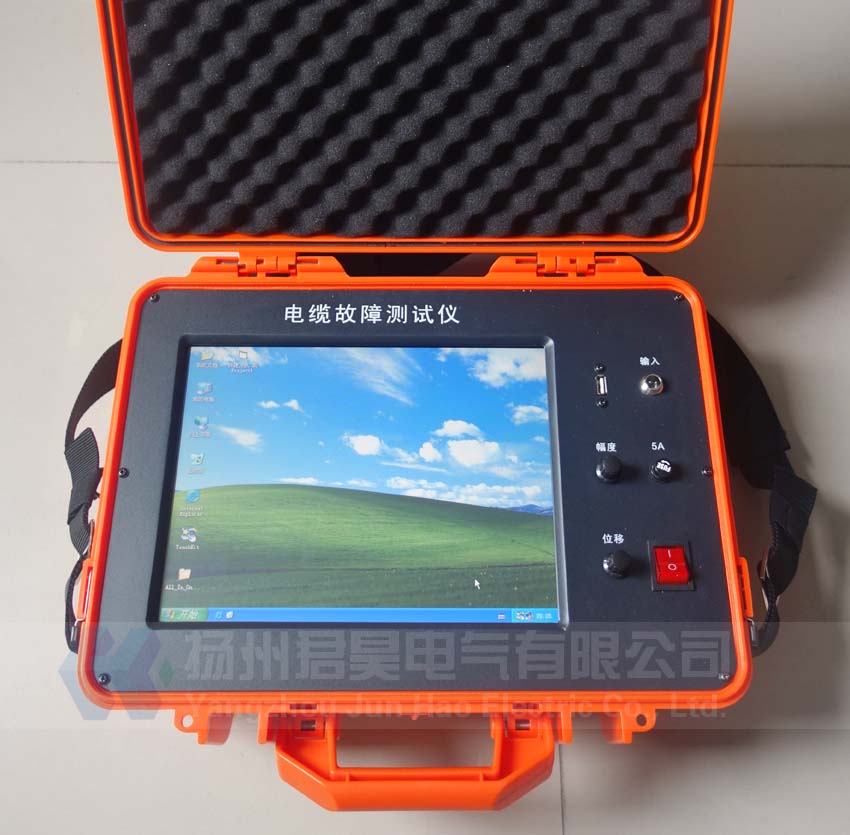

JHDL-CM型觸摸屏式電纜故障測試儀
- 說明書下載：???
- 型號：???JHDL-CM
一、系統組成

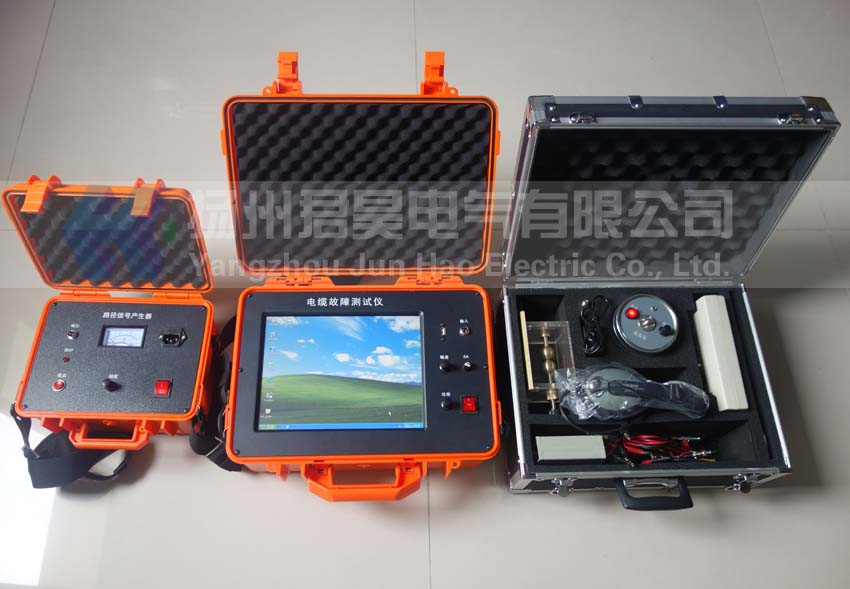

JHDL-CM型觸摸屏式電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。
故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號產生器產生頻率30KHz、最大幅度30V的斷續正弦波信號，用于尋測電纜路徑。
路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。
定位儀用于故障點的精確定位。
產品別稱：
觸摸屏式電纜故障測試儀、智能電纜故障測試儀、電力電纜故障測試儀、高低壓電纜故障測試儀
二、技術性能
?故障測試系統
●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于40千米
●系統誤差：小于1米
●采樣頻率：25MHz
●最小分辨率：0.2米
●測試盲區：小于16米
●電源：直流12V(免維護電瓶)
●重量：5Kg
2、路徑信號產生器
●輸出信號頻率：30KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
●重量：4Kg
3、定位儀
●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
●輸入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：DC9V±10％。
●使用環境溫度：-20℃～70℃
三、進入與退出系統
打開電源開關，稍等后系統進入主控界面。
按“測試”按鈕進入測試方式；按“幫助”進入幫助系統；按“退出”可退出測試管理系統。
關機時請使用windows系統的“開始”、“關閉計算機”。
